A modern ipari és automatizált rendszerek megbízhatóságának egyik alapköve a mágneskapcsoló.

Bár kívülről egyszerű alkatrésznek tűnhet, működésében kulcsszerepet játszik a biztonságos, stabil és távoli vezérlés megvalósításában.

A gépautomatizálás, motorvezérlés és ipari energiaelosztás világában, a mágneskapcsoló nélkülözhetetlen, hiszen ez a komponens biztosítja, hogy a nagyteljesítményű áramkörök biztonságosan kapcsolhatóak legyenek elektromos vezérléssel, emberi érintkezés nélkül.

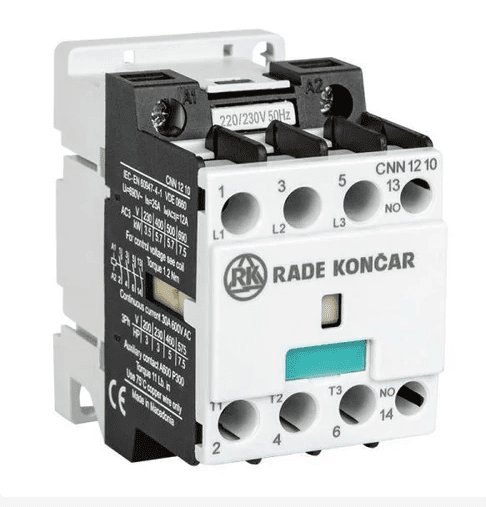

Az egyik legnépszerűbb és legmegbízhatóbb kivitel a 18A/7,5kW (AC3, 400V/50Hz) 1NO típus, ami ideális választás közepes teljesítményű motorokhoz, ipari berendezésekhez és automatizált rendszerekhez.

Mi ez a szerkezet és miért nélkülözhetetlen?

A mágneskapcsoló egy elektromágnes által működtetett kapcsolóberendezés, amit villamos áramkörök be- és kikapcsolására használnak. A célja, hogy nagy áramerősségű áramköröket kapcsoljon távolról, vezérlőjel (pl. kapcsoló, PLC, automatika) segítségével.

Ez azt jelenti, hogy a kezelőnek nem kell közvetlenül nagyfeszültségű vezetékekkel dolgoznia, mert a mágneskapcsoló végzi el helyette a biztonságos vezérlést.

A szerkezet pontos felépítése

Egy minőségi mágneskapcsoló, több alapvető szerkezeti egységből épül fel, amik precízen együttműködnek.

Tekercs (coil)

Ez az elem hozza létre az elektromágneses teret, amikor feszültséget kap. A mágneses tér húzza meg a mozgó vasmagot, ami zárja a főérintkezőket.

Mozgó vasmag és horgony

Mechanikus kapcsolatot biztosít a tekercs és az érintkezők között. A mágneses tér hatására elmozdul és bekapcsolja az áramkört.

Főérintkezők

Ezek vezetik a nagy áramerősséget (a főáramot), ami például egy háromfázisú motor vagy más fogyasztó működéséhez szükséges.

A 18A névleges áramerősségű kivitel 7,5 kW teljesítményű motor kapcsolására alkalmas AC3 kategóriában (indukciós motor terhelés mellett).

Segédérintkezők (pl. 1NO „Normally Open”):

Ezek a vezérlőáramkörökben használatosak, például jelzésre, visszacsatolásra vagy más vezérlési logika megvalósítására.

Rugós mechanika és szigetelő ház

A visszatérítő rugók biztosítják, hogy a kapcsoló kikapcsolt állapotba térjen vissza, a burkolat pedig védi az alkatrészeket a portól, mechanikai hatásoktól és ívképződéstől.

Ezek az elemek együtt alkotnak megbízható, hosszú élettartamú kapcsolórendszert, ami napi több ezer kapcsolási ciklust is képes elviselni.

A mágneskapcsoló működési elve röviden

A szerkezet működése egyszerű, de rendkívül hatékony.

• Amikor a vezérlőáramkör (például egy indítógomb vagy automatikus vezérlőegység) áramot ad a tekercsnek, az elektromágnes meghúzza a vasmagot.
• Az érintkezők záródnak és a főáram elindul a terhelés (például villanymotor) felé.
• Amikor a vezérlőáram megszűnik, a mágneses tér eltűnik, a rugó visszaállítja a mechanikát és az érintkezők kinyílnak, az áramkör pedig megszakad.

Ez a gyors és biztonságos folyamat teszi lehetővé a távoli, érintésmentes és automatizált vezérlést, ami nélkül ma már egyetlen modern gyártóüzem vagy épületgépészeti rendszer sem működhetne hatékonyan.

Hol alkalmazható a 18A/7,5kW (AC3, 400V/50Hz) 1NO mágneskapcsoló?

Ez a típus elsősorban közepes teljesítményű ipari motorok és háromfázisú fogyasztók vezérlésére szolgál.

Tipikus alkalmazási területek:

• Gyártósorok és automatizált gépek vezérlése
• Kompresszorok, ventilátorok, szivattyúk indítása
• Szállítószalagok és csomagológépek irányítása
• Hűtéstechnikai és klímarendszerek motorvezérlése
• Épületgépészeti rendszerek és fűtőberendezések távvezérlése

A 18A/7,5kW érték azt jelzi, hogy a kapcsoló 7,5 kilowatt teljesítményű, 400 voltos AC3 motor biztonságos működtetésére alkalmas.

A 1NO érintkező konfiguráció pedig egy nyitott (Normally Open) segédérintkezőt jelent, ami a vezérlőáramkörökben használható visszajelzésre vagy logikai kapcsolásra.

A kapcsoló bekötése röviden

A mágneskapcsoló bekötése alapvetően egyszerű, de kellő szakértelmet igényel, ezért mindig célszerű szakképzett villanyszerelőre bízni.

A folyamat főbb lépései

• A tápellátás lekapcsolása és a munkaterület biztonságossá tétele.
• A fázisvezetékek bekötése a mágneskapcsoló főérintkezőire (L1, L2, L3).
• A fogyasztó (pl. motor) bekötése a kimeneti kapcsokra (T1, T2, T3).
• A vezérlőáramkör bekötése, a tekercs (A1–A2) csatlakoztatása a vezérlő feszültséghez (pl. 230V vagy 400V).
• Segédérintkezők bekötése a vezérlőlogika vagy visszajelző kör számára (1NO/1NC).
• Működésellenőrzés teszteléssel, hogy a kapcsolás megfelelően reagál-e a vezérlőjelre.

A helyes bekötés és a megfelelő keresztmetszetű kábelek kiválasztása elengedhetetlen a hosszú élettartamhoz és biztonságos működéshez.

A karbantartás a hosszú élettartam titka

Bár a mágneskapcsolók alapvetően karbantartásmentes eszközök, a rendszeres ellenőrzés és a körültekintő üzemeltetés meghosszabbíthatja az élettartamukat.

Az alábbi egyszerű lépésekkel sok meghibásodás megelőzhető.

• Időszakos szemrevételezés
• Érintkezők állapotának felmérése
• Tekercs ellenőrzése
• Por- és szennyeződésmentesítés
• Működéspróba

A megfelelő karbantartás mellett, akár több százezer kapcsolási ciklust is kibír a mágneskapcsoló anélkül, hogy a teljesítménye romlana. Figyeljen a részletekre és élvezze a készülék előnyeit!
